学習のポイント

現在のコンピュータネットワークの標準プロトコル「TCP/IP」の理解を深めましょう。「IP」「TCP」「UDP」を中心にデータがどのように相手に届くのか、その仕組みについて理解しましょう。

1. TCP/IPモデル
インターネットの標準プロトコル体系
OSI参照モデルをもとに実装したTCP/IPモデルです。各層でのデータの名称、及び、3種類のアドレスがあることを確認してください。
OSI参照モデル TCP/IPモデル カプセル化 アドレス
アプリケーション層 アプリケーション層
HTTP HTTPS POP3 SMTP FTP DNS DHCP SNMPなど
アプリケーションデータ
プレゼンテーション層
セッション層
トランスポート層 トランスポート層
TCP UDP
TCPヘッダ+アプリケーションデータ
TCPセグメント
ポート番号
ネットワーク層 インターネツト層
IP ARP RARP ICMPなど
IPヘッダ+TCPヘッダ+アプリケーションデータ
IPパケット
IPアドレス
データリンク層 ネットワークインタフェイス層
イーサネット・トークンリング・FDDI・無線LAN・PPPなど
イーサネットヘッダ+IPヘッダ+TCPヘッダ+アプリケーションデータ
イーサネットフレーム
MACアドレス
物理層
カプセル化とは、送信側で、付加情報のヘッダをつけていくことをいいます。また、受信側で、付加情報のヘッダを取り除くことを「非カプセル化」といいます。
2. MACアドレス
●MACアドレスとは?
LANで使用するNIC「ネットワークカード」に付けられた固有の番号のことです。LANでは、MACアドレスをたよりに直接つながっている相手に送信します。
●MACアドレスの構成
MACアドレスは16進数で、「A0:B2:D5:7F:81:B3」のように表されます。「48ビット」となります。 A0:B2:D5の最初の24ビットがベンダーIDといい メーカー名になります。 残りの24ビットが「メーカー固有の番号」となります。MACアドレスは世界中で重複しないようになっています。
3. IP
IP
IPは、2つのホストのデータ交換を行うプロトコルです。

IPは、物理的に離れた場所の相手に送信をします。この時、頼りにするのが「宛先IPアドレス」です。宛先IPアドレスを基にしていくつかのルータを経由して(ルーティング)、目的の相手にIPパケットを届けます。目的のコンピュータが所属するネットワークまで到着したら、相手のコンピュータのMACアドレスを取得して、あとは、「イーサネット」に任せます。IPアドレスからMACアドレスを取得するには、「ARP」というプロトコルを使用します。

※IPは「コネクションレス型」です。つまり相手の状態を確かめずにすぐに送る。
IPアドレス
宛先を識別するものをIPアドレスと言います。32ビット(IPv4)
IPアドレスの管理は「NIC」が行ってあり、日本では、JPNICから「JPRS」が行っています。
IPアドレスの上位部分を「所属を表すネットワーク部」、下位部分を「各ホストを識別するホスト部」から構成されています。
●クラス
クラス 構成 IPアドレス 組織数 組織内のアドレス数
A ネットワーク部8ビット
ホスト部24ビット
0.0.0.0~127.255.255.255 128 16777216
B ネットワーク部16ビット
ホスト部16ビット
128.0.0.0~191.255.255.255 16384 65536
C ネットワーク部24ビット
ホスト部8ビット
192.0.0.0~223.255.255.255 2097152 256
●ネットワークアドレス
ホスト部が「すべて0」のアドレスのことで、ネットワークそのものを指します。
●ブロードキャストアドレス
ホスト部が「すべて1」のアドレスのことで、ブロードキャスト通信に使用されます。
例えば、クラスCで、210.111.2.0がそのネットワーク自身を示し、210.111.2.255がネットワーク内でのブロードキャストアドレスを示しています。上記の2つのアドレスは、ホストに割りあてることはできません。

●3つの通信方法
ユニキャスト 同一ネットワーク内で特定の1台のポストとの通信のこと。
マルチキャスト 同一ネットワーク内で複数のグループとの通信のこと。
ブロードキャスト 同一ネットワーク内ですべてのポストとの通信のこと。
サブネットマスク
ネットワーク部を「1」、ホスト部を「0」とすること。
プライベートアドレス
そのネットワーク内だけで通用するIPアドレスのこと。以下が例です。
クラスA 10.0.0.0~10.255.255.255
クラスB 172.16.0.0~172.31.255.255
クラスC 192.168.0.0~192.168.255.255

IPのその他の機能
上記以外にも、IPには下記の役割があります。
1. ARPを使用したMACアドレスの取得
2. IPレベルでのエラーチェックであるICMP
3. 物理的に離れだ場所へ送るための「ルーティング」
4. 次世代のIPアドレスの規格で、128ビットからなる「IPv6」
※これらは、後述します。
4. IPアドレスとMACアドレスをつなくARP
前述したようにIPは、宛先IPアドレスを頼りに、物理的に離れた場所にある相手にIPパケットを送信します。ただ、目的のコンピュータが所属するネットワークの特定までがIPの役割です。では、その後の通信はどのようになるのでしょうか?

●ARP
ARPとは、「IPアドレスからそのIPアドレスを持ったホストのMACアドレスを取得するプロトコル」です。ARPの仕組みは以下のようになっています。

1. ブロードキャストで、このIPアドレスを持ったホストの方、MACアドレスを教えてください。「ARP要求」といいます。
2. 該当のホストは、自分のMACアドレスを「ユニキャスト」で送信元へ返答します。「ARP応答」といいます。
上記のARP要求とARP応答により、送信元ホストは、宛先MACアドレスを取得しています。

宛先MACアドレスを取得できたホストは、イーサネットで直接つながっている相手にMACフレームとして送信します。つまり、

・IPによって、遠く離れた場所にある相手のホストの所属するネットワークを特定し、
・ARPにより宛先MACアドレスを取得し、
・その後、イーサネットが相手に送信する

という手順になっています。
●RARP
MACアドレスからIPアドレスを取得するプロトコル。これは、ハードディスクを持ちないコンピュータの場合に利用されます。
5. サブネット(ネットワークの中のネットワーク)

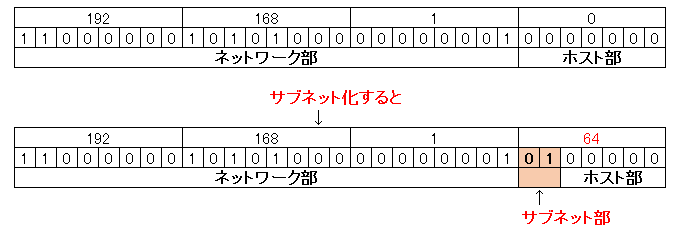

1つのネットワークを複数のネットワークへ分割することを「サブネット化」といいます。具体的には、「ホスト部の先頭の数ビットをサブネット部」とします。

ネットワークアドレス 192.168.1.0
サブネットマスク 255.255.255.0
のクラスCのネットワークがあった場合、これを4つのサブネットに分割します。
4つのサブネットのため、「2ビット」必要となります。
ネットワーク部 24ビット
サブネット部 2ビット
ホスト部 6ビット
となります。
この時、
サブネットマスクは、24+2で26ビットが1となり、残り6ビットが0となります。
サブネット部「01」の場合
ネットワークアドレスは
192.168.1.64
サブネットマスクは
192.168.1.127
ホストへ設定できる範囲は
192.168.1.65 ~ 192.168.1.126
となります。下記参照

※CIDR表記
CIDR表記とは、ネットワーク部のビット数をIPアドレスと共に表示する方法です。上記の場合は、
192.168.1.64/26
となります。
6. ルーティング

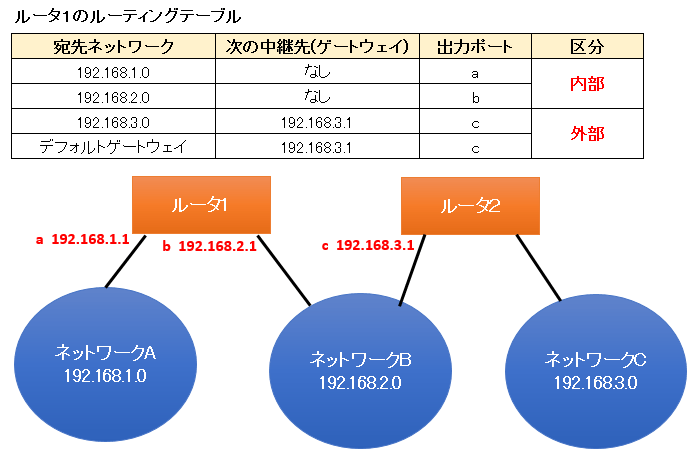

IPでは、いくつかのルータを経由して、目的のコンピュータが所属するネットワークを特定します。この時、ルータが最適に経路を示しています。ルータには、地図に該当する「ルーティングテーブル」を持っています。これを頼りに適切なルートが決定されます。
上記のように、ルータには、各ポートがあり、ここにIPアドレスが設定されています。ルータ1は、ネットワークAとBを相互につないてでます。また、デフォルトゲートウェイとは、「ルーティングテーブルにないアドレスが指定された場合の行き先を提示」したものです。ホストにもデフォルトゲートウェイの指定はあります。この場合、通常は、ルータのIPアドレスを指定します。
7. ICMP(IPレベルでエラーを検知)
IPはコネクションレス型のプロトコルで、エラーが発生しても再送などは行いません。そこで、IPレベルで信頼性を向上するために「ICMP」があります。ICMPは「エラーの状態を報告するのみ」です。 エラーや問合せには「タイプ」があります

●タイプ 0…エコー応答 問い合わせ
●タイプ 8…エコー要求 問い合わせ
●タイプ 3…宛先到達不能 エラー
●タイプ 5…ルート変更 エラー
●タイプ 11…パケット時間超過 エラー

タイプ8と0は対になっていて、データが通信相手に届いたかを確認することができます。「ping」コマンドはこの機能を使用したものです。
8. IPv6(次世代IP)
IPアドレスは、現在広く利用されているIPv4(IPバージョン4)で32ビット幅、IPv6では128ビット幅となっています。
IPv4アドレスは、32ビットを8ビットずつ4つに“.” (ピリオド)で区切った数値列を“192.168.0.1” のように10進数で記述しています。 IPv6アドレスは、128ビットを16ビットずつ8つに“:” (コロン)で区切った数値列を、16進数で表記します。
● IPv6の特徴
・IPsecが標準装備され、セキュリティの強化。
・ブロードキャストの廃止、同様の通信は、マルチキャストで行う。
・DHCPがなくてもIPアドレスが自動設定される。
・IPヘッダが簡略化され、処理の高速化が行える。

● 規則により、アドレス表記を短くすることができます。
・16ビットで先行する「0」を省略できる。
・連続する“0” は省略可能です。また、“::” は16ビットの0が複数連続していることを示します。但し、この指定は1か所のみです。
記述例

ABCD:EF01:0000:0000:ABCD:008D:2345:6789
  ↓ 先行する0の省略
ABCD:EF01:0:0:ABCD:8D:2345:6789
  ↓ 更に、複数連続する0を::に置き換え
ABCD:EF01::ABCD:8D:2345:6789

9. TCPとUDP
TCP
相手に送信してもいいですか、というように確認して送受信する方法を「コネクション型」といいます。 TCPは、コネクション型の通信を実現するプロトコル。エラー検出や再送制御を行い信頼性の高い通信を実現します。よって、TCPは「1対1通信」となります。
スリーウェイハンドシェイク
TCPでコネクションをとるための手順のことです。具体的には、以下のようにします。

・送信側…接続要求(SYN)「送信していいですか?」
・受信側…応答確認(ACK)+接続要求(SYN)「OKです。あなたもいいですか?」
・送信側…応答確認(ACK)「はいOKです」
※その後、データの送受信…

再送制御
スリーウェイハンドシェイクで、コネクションを確立してから、データの送受信は、データを送ったら、相手から「データを受け取りました」と返答があって、次のデータを送ります。返答がない場合は、再送信します。
UDP
コネクションを一切取らないで一方的に送信することを「コネクションレス型」といいます。 UDPは、コネクションレス型で、再送制御は行いません。UDPは品質よりも速度を重視したものです。よって、UDPは、「1対N通信」が可能です。
ポート番号
TCPとUDPの共通の機能として「ポート番号」があります。こちは、IPやイーサネットによって目的のホストへデータが届いた場合、そのホストのどのアプリケーションに渡すのかを識別するのがポート番号です。コンピュータの中の住所のようなものとです。 ボート番号は、16ビットからなるもので、トランスポート層で稼動しているアプリケーションの種類を識別します。
予約済みポート番号(ウェルノウンポート番号)
0~1023の範囲で、登録済みのポート番号で、勝手に使用することはできません。
ポート番号 プロトコル
80 http
110 POP3
25 SMTP
20 21 FTP ※接続に21番、データ転送に20番
53 DNS
22 SSH
23 TELNET
443 HTTPS
161 SNMP
123 NTP
10. アプリケーションプロトコルの種類
●アプリケーションプロトコルの種類
種類 内容
HTTP WWWの情報を送受信するためのプロトコル。
FTP ファイル転送を行うプロトコル。
SMTP メールを送信し、メールサーバ間で伝送を行うプロトコル。
POP3 メールサーバから電子メールをダウンロードするプロトコル。
IMAP 電子メールをサーバに置いたまま、閲覧、ダウンロード、削除を行う。
TELNET リモート端末から操作を行うプロトコル。
SSH 暗号や認証の技術を利用して、安全にリモートコンピュータと通信するためのプロトコル。
SNMP ネットワーク機器を管理するためのプロトコル。
NTP ネットワークに接続される機器において、機器が持つ時計を正しい時刻へ同期するための通信プロトコル。
11. HTTP

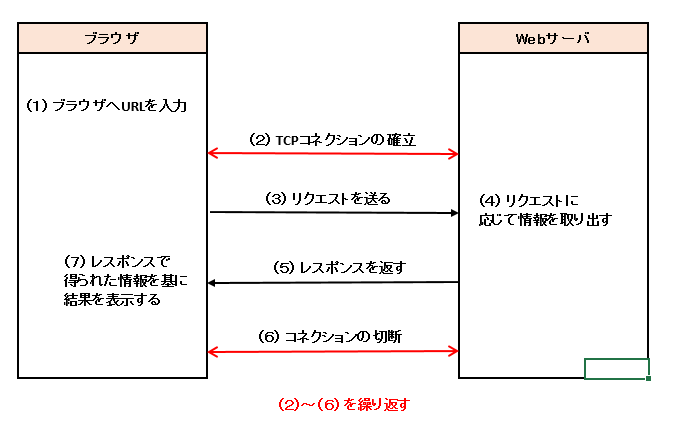

HTTPは、このクライアント(ブラウザ)とサーバー(Webサーバ)は、
(1)ブラウザへURLを入力
(2)スリーウェイハンドシェイクで、コネクションの確立
(3)クライアントからサーバーに「リクエスト(要請)」を送り
(4)サーバーが必要な処理を行って
(5)サーバーからクライアントに「レスポンス(返答)」を返す
(6)コネクションの切断
という流れで通信の処理を進めます。HTTPでは、1回のやりとりで処理できる情報は1つに限られます。そのため、複数の情報を処理したいときは、この動作を複数回繰り返します。
12. SMTP・POP3
●SMTP
メールの送信は、SMTPを使用します。SMTPは、自分が契約しているメールサーバまでメールを送信し、宛先の方がが契約しているメールサーバまで、転送します。この時、いくつかのメールサーバを経由します。宛先のメールサーバまで届いたら、宛先の方のメールボックスへメールを格納します。
●POP3
POP3では、自分が契約しているメールサーバと接続し、自分のメールボックスより、メールをダウンロードします。
●MIME
本来電子メールはUS-ASCIIしか使用できませんでした。MIMEとは、画像のようなバイナリデータをASCII文字列に変換(エンコード)する方法や、データの種類を表現する方法などを規定しています。これにより、日本語や画像のようなデータもメールで送受信することが可能となりました。
MIMEでエンコードする際には「Base64」が使用されています。
13. DNS
DNS
IPアドレスとドメイン名の名前解決の変換を行うプロトコルで、名前解決するサーバを「DNSサーバ」といい、名前解決を依頼するクライアントを「DNSリゾルバ」といいます。

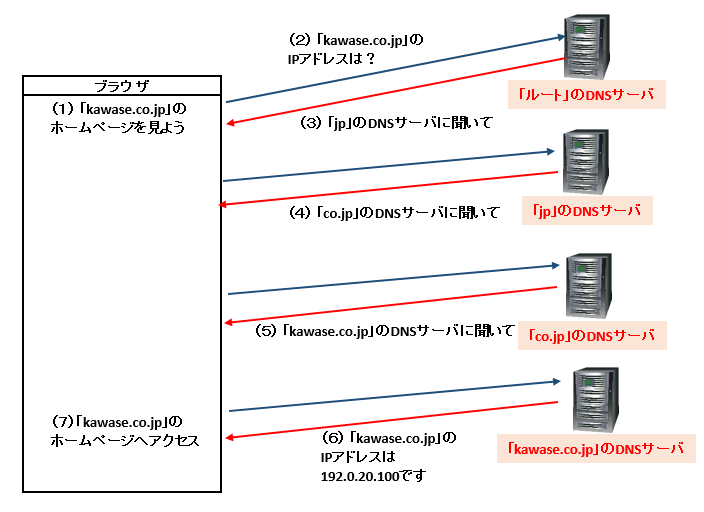

実際にこのDNSがどのように利用されているのかをみてみましょう。 ある人がWebブラウザを使って「http://kawase.co.jp」のホームページにアクセスする場合を考えます(①)。「kawase.co.jp」のWebサーバーをみつけるためには、「kawase.co.jp」のIPアドレスが必要となります。このIPアドレスを調べるために、DNSが利用されます。
・DNSの一番上にあるルートサーバーに問い合わせを行います。
・ルートDNSサーバーに、「『kawase.co.jp』のIPアドレスは?」と聞くと(②)、
・「kawase.co.jp」の最後の部分、「.jp」の部分に着目して、「『.jp』のDNSサーバーに聞いて」といった返事が返ってきます(③)。
・ルートサーバーは、トップレベルドメインごとのDNSサーバーがどこにあるか、という情報だけをもっているのです。
・今度は「.jp」のDNSサーバーに、「『kawase.co.jp』のIPアドレスは?」と、さきほどと同じ問い合わせをおこないます。すると「.jp」のDNSサーバーは、「『co.jp』のDNSサーバーに聞いて」といった返事だけを返します(④)。
・「.jp」のDNSサーバーも、最終的なIPアドレスの情報ではなく、それをもっているであろうDNSサーバーの場所だけを示す、というわけです。

・今度は「co.jp」のDNSサーバーに、「『kawase.co.jp』のIPアドレスは?」と、さきほどと同じ問い合わせをおこないます。すると「co.jp」のDNSサーバーは、「『kawase.co.jp』のDNSサーバーに聞いて」といった返事だけを返します(⑤)。
・「co.jp」のDNSサーバーも、最終的なIPアドレスの情報ではなく、それをもっているであろうDNSサーバーの場所だけを示す、というわけです。
・今度は「kawase.co.jp」のDNSサーバーに「『kawase.co.jp』のIPアドレスは?」と問い合わせます。ここでようやく、「『kawase.co.jp』のIPアドレスは、『192.0.20.100』です」という回答を得ることができるのです(⑥)。
・こうして目的のWebサーバーに辿りつき、ホームページを見ることができる、というわけです(⑦)。
14. DHCP
DHCPとは、インターネットに接続するコンピュータに、IPアドレスなど必要な情報を自動的に割り当てるプロトコル。ネットワーク設定を手動で行わなくてもすぐに適切な設定で接続することができます。
DHCPで設定情報を提供する機能を持ったコンピュータやネットワーク機器を「DHCPサーバ」といいます。これには、
・デフォルトゲートウェイのIPアドレス
・サブネットマスク
・クライアントに割り当ててもよいIPアドレスの範囲
など、ネットワークに接続するために必要な情報が設定されています。
15. NATとIPマスカレード
NATとIPマスカレード
NAT」は、プライベートアドレスをグローバルアドレスへ1対1で変換する。
IPマスカレード」は、NATを拡張してプライベートアドレスとTCP層のポート番号を組合わせて変換てきるようにしたもの。1つのグローバルアドレスを共有できます。
16. PPP
PPP
ダイヤルアップ接続で認証、データリンクの確立を行うこと。また、PPP接続をイーサネット上で実現するプロトコルを「PPPoE」。ATM網上で実現するプロトコルを「PPPoA」と言います。
