ビット行列 （ハードウェア分野）
平成14年秋期 問1 問題確認
| 解説 | |||
|

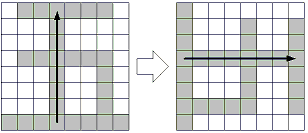

設問１ 語３は、０１１１１１１０なので１６進数では、７Ｅとなる。 設問２ 右に９０度回転させると、ビット番号３の列を語７の行から読めばよいので、ＦＦとなる。

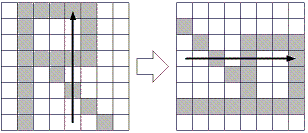

設問３ 直線Aを対称軸として対称移動させると、ビット番号４の列を語７の行から読めば良いので、２９となる。

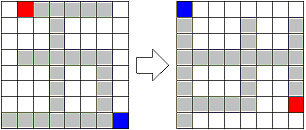

設問４ 図２の適当な２点を選んで考えてみる。この図は1語8ビットなので、n=8となる。 元の図形 → 対象図形 語０ ビット番号１ → 語６ ビット番号７ 語７ ビット番号７ → 語０ ビット番号０ 上記より(i, j)→（n-j-1, n-i-1） という事がわかる。
|
